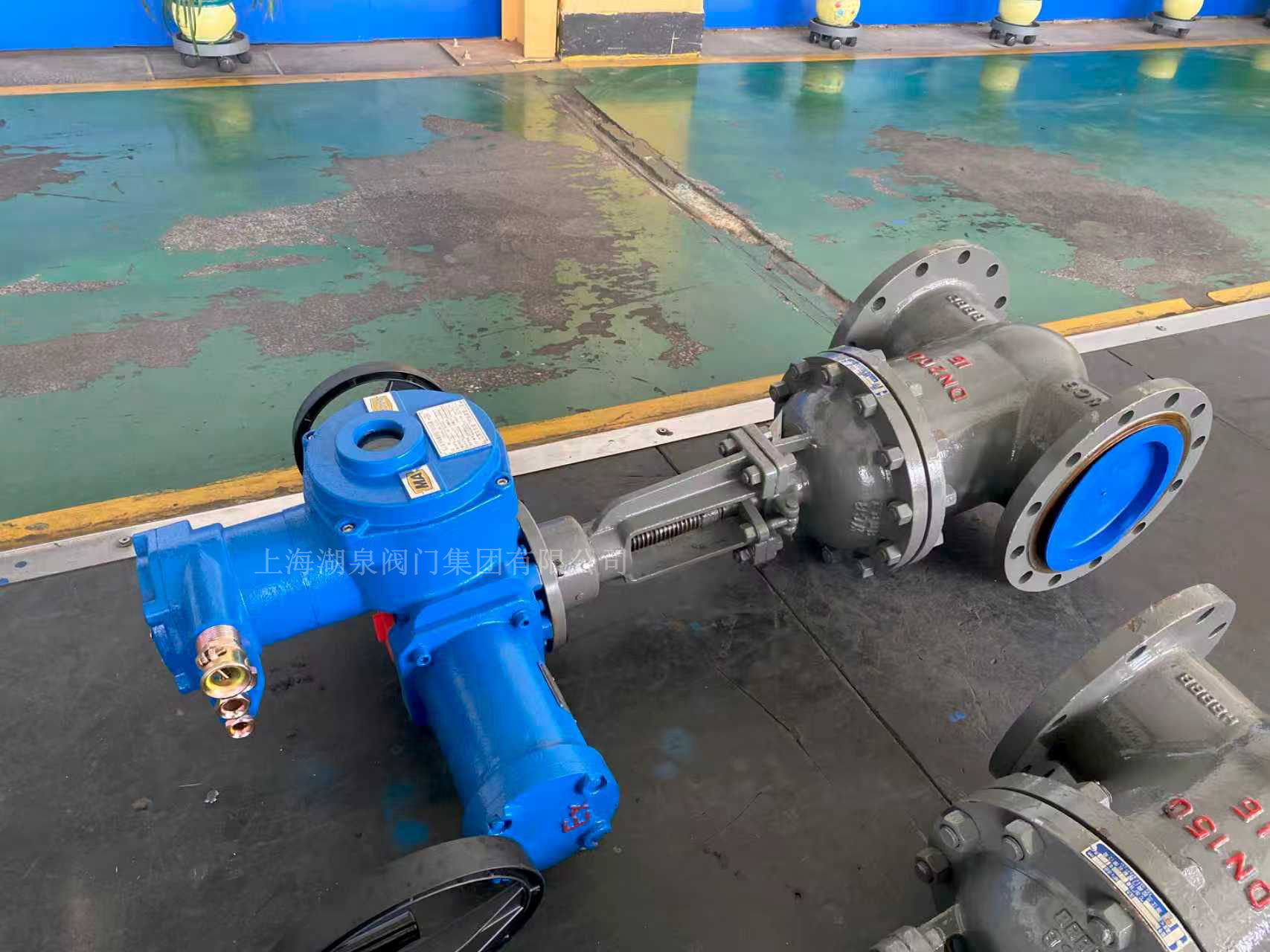

根據當前（2026年5月）公開資料，‌礦用電動閘閥 MZ941H-40 DN200 配套礦用隔爆型閥門電動裝置 ZB30-24（380/660V）‌ 是煤礦井下自動化管路控制中的常用組合，適用于非采掘工作面的易燃易爆環境。以下是關鍵信息匯總：

‌一、產品基本參數與適用條件‌

• ‌公稱通徑‌：DN200
• ‌公稱壓力‌：PN40（對應 4.0 MPa）
• ‌適用介質‌：水、蒸汽、油品、污水等（不推薦含懸浮顆粒介質）‌‌
• ‌工作溫度‌：-29℃ ~ 500℃（具體取決于閥體材質）‌‌
• ‌電源電壓‌：AC380V / AC660V 可選，額定頻率 50Hz ‌‌
• ‌控制電壓‌：DC24V（用于遠程信號）‌‌
• ‌防爆等級‌：
  • ‌Ex dⅠ‌：適用于煤礦非采掘工作面
  • ‌Ex dIIBT4‌：適用于工廠類爆炸性氣體環境（IIA/IIB 級，T1~T4 組）‌‌
• ‌防護等級‌：IP68（防塵防水，適用于井下惡劣環境）‌‌
• ‌安裝方向‌：無方向要求，可雙向安裝 ‌‌

‌
二、核心結構與技術特點‌

• ‌閥門結構‌：

  • 雙閘板中間帶萬向頂結構，自動密封面吻合，密封可靠，維修方便 ‌‌
  • 密封面采用鈷鉻鎢硬質合金等離子噴焊，耐磨、抗擦傷、壽命長 ‌‌
  • 閥桿為滲氮鋼，表面氮化處理，耐腐蝕、高強度 ‌‌

• ‌電動裝置（ZB30-24）功能‌：

  • 配備‌轉矩控制‌、‌行程控制‌、‌手電動切換‌、‌現場/遠控切換‌ ‌‌
  • 支持‌PLC遠程控制‌、‌4~20mA 模擬量信號‌輸入/輸出 ‌‌
  • 具備‌相序自動糾正‌、‌缺相保護‌、‌過力矩保護‌、‌斷相保護‌等安全功能 ‌‌
  • 初次安裝時需‌手動開啟至約50%位置‌，防止電機相序接反損壞設備 ‌‌

• ‌通信與集成‌：

  • 可與‌泵房自動化系統‌（如 KXBC 系列控制箱）通過通訊協議集成 ‌‌
  • 支持‌現場按鈕操作‌（開/停/關）和‌蓋板遠程操作‌模式 ‌‌

三、選型與使用注意事項‌

• ‌必須持有‌《‌礦用產品安全標志證書‌》（煤安證）和《‌防爆合格證‌》方可用于煤礦井下 ‌‌
• ‌適用場所‌：僅限‌煤礦非采掘工作面‌（如水倉、泵房、管路系統等）‌‌
• ‌不推薦用于‌：含大量懸浮顆粒、強腐蝕性介質（如濃酸、強堿）等特殊工況 ‌‌
• ‌安裝建議‌：可安裝于管道任意位置，但需預留足夠操作與維護空間 ‌‌

四、典型應用場景‌

• 煤礦井下‌排水系統‌、‌供水系統‌的自動啟停控制
• ‌泵房自動化‌中的流量、壓力調節
• ‌易燃易爆環境‌中需遠程或集中控制的管路截斷
