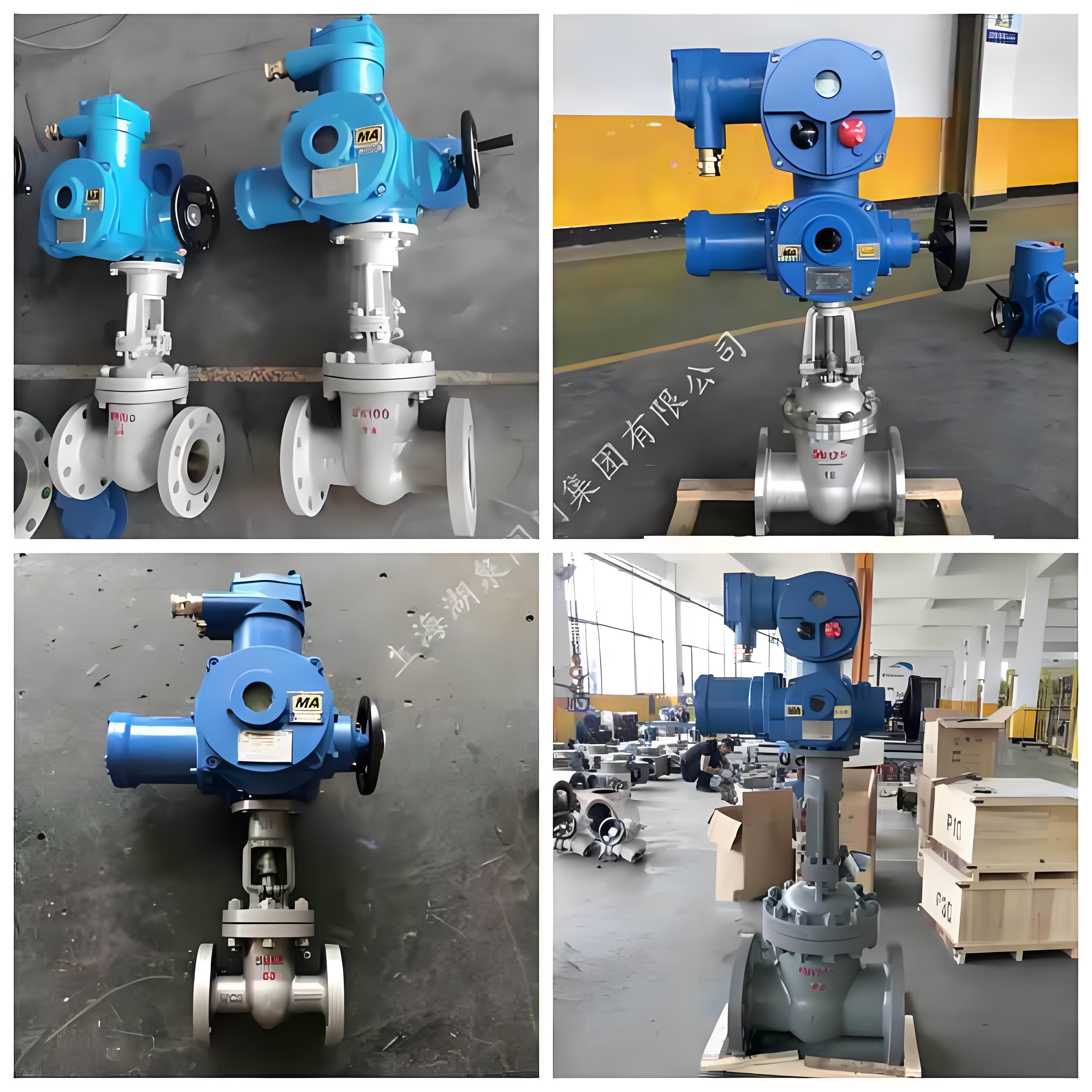

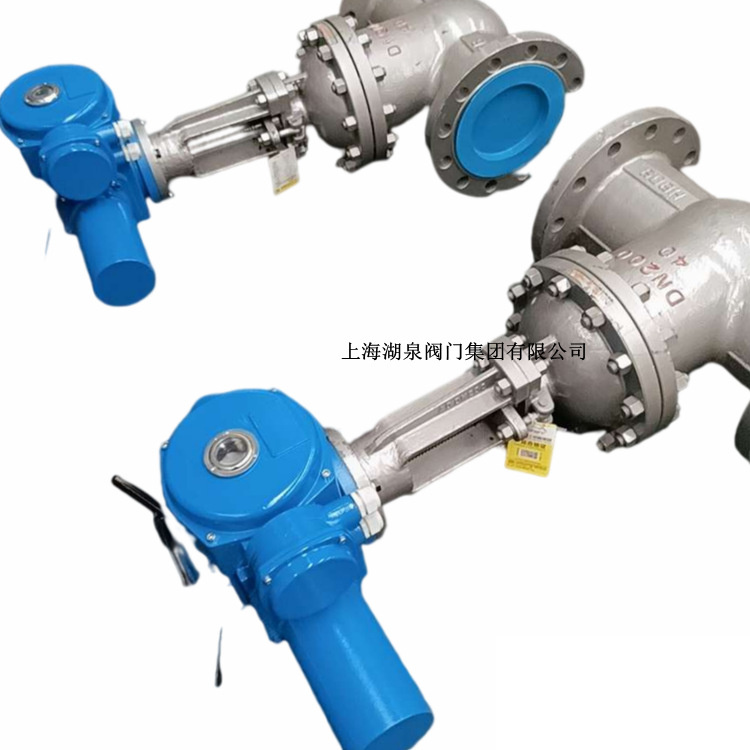

ZJK941H-40(DN150)是一款專為煤礦井下高危環境設計的隔爆兼本質安全型電動閘閥。其核心功能在于對井下水路管道進行可靠的通斷控制與介質流量調節，確保在易燃易爆環境中安全運行。‌

一、 核心設計特性

• ‌雙重安全認證‌：產品具備“礦用產品安全標志證書”（煤安證，MA）與“防爆合格證”，是進入煤礦井下安全使用的強制性準入憑證。‌
• ‌防爆等級‌：防爆等級為ExdIMb，適用于煤礦非采掘工作面（I類環境）。防護等級通常達到IP68，確保在粉塵、潮濕等惡劣條件下穩定工作。‌
• ‌一體化智能結構‌：采用隔爆兼本安一體式設計，將電動裝置與閥門本體集成，結構緊湊，便于安裝與維護。‌

二、 主要技術參數

• ‌型號規格‌：ZJK941H-40，公稱通徑DN150。
• ‌壓力等級‌：公稱壓力PN40（即4.0MPa）。
• ‌電源電壓‌：常規供電為AC380V或AC660V，50Hz，適應煤礦井下供電系統。‌
• ‌控制方式‌：支持開關型（通/斷）、調節型（流量控制）及帶485通訊接口的智能總線控制型，可實現遠程操作、PLC控制及4~20mA標準信號輸入/輸出。‌
• ‌連接方式‌：法蘭連接。‌
• ‌適用介質‌：水、蒸汽、煤漿等。‌
• ‌工作溫度‌：通常適應-20℃至425℃的溫度范圍，具體取決于閥體材質。‌
• ‌閥體材質‌：常見為WCB鑄鋼或304/316等不銹鋼，以滿足不同介質和腐蝕環境的需求。‌
• ‌密封形式‌：硬密封，閥瓣與閥座密封面常采用鈷鉻鎢硬質合金等離子噴焊工藝，耐磨、抗擦傷，使用壽命長。‌

三、 關鍵功能與優勢

• ‌高可靠性閥門結構‌：采用壓力自緊式密封或閥體閥蓋墊片密封結構。閥瓣設計為雙閘板中間帶萬向頂，可自動調整與閥座密封面的吻合度，確保密封性并便于維修。‌
• ‌先進的電動裝置‌：配備轉矩控制機構、行程控制器、現場操作機構及手/電動切換機構。具有過力矩保護、過熱保護、行程自動斷電等安全功能。‌
• ‌靈活的操作模式‌：提供現場手動操作（通過按鈕盒）、遠方自動控制及智能控制多種模式。按鈕盒通常設有現場/遠控轉換功能。‌
• ‌長壽命設計‌：閥桿采用滲氮鋼并經氮化處理，耐腐蝕、抗擦傷；結合硬質合金密封面，整體設備耐用性高。‌

四、 應用與安裝

五、 合規性標準‌
